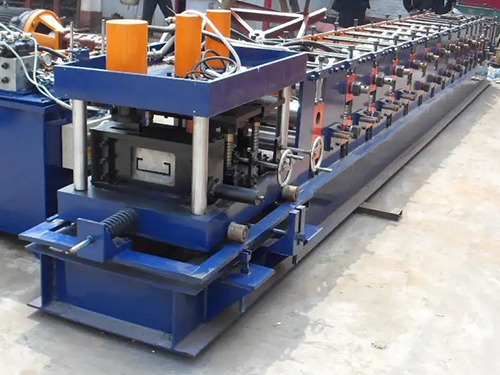

山东前扭断冲孔C型钢机

前扭断冲孔 C 型钢机是一种在 C 型钢生产过程中，优良行扭断操作，再进行冲孔作业的设备。以下是其相关介绍：

结构特点

扭断机构前置：与常规 C 型钢机不同，其扭断装置位于设备前端。在钢带经过初步成型后，先由扭断机构按照设定的长度和角度对钢带进行扭断，将其分割成特定尺寸的 C 型钢坯料。扭断机构通常采用液压驱动，具有较大的扭断力，能够保护扭断过程的顺利进行。

冲孔装置优化：冲孔装置位于扭断机构之后，针对扭断后的 C 型钢坯料进行冲孔加工。冲孔装置可以根据用户的需求，在 C 型钢的不同位置冲出各种规格和形状的孔，如圆孔、方孔、长条孔等。为了保护冲孔精度，冲孔装置通常采用精度适宜的模具和优良的定位系统。

成型主机：与普通 C 型钢机的成型主机类似，由多组轧辊组成，通过逐步对钢带进行辊压，将其加工成 C 型钢的基本形状。但在设计上可能会考虑到与扭断和冲孔装置的配合，以确认整个生产过程的连贯性和稳定性。

控制系统：采用优良的 PLC 控制系统，操作人员可以通过触摸屏轻松设定扭断长度、角度、冲孔位置、数量等参数。控制系统能够准确控制各个机构的动作，实现自动化生产，提高生产效率和产品质量。

工作原理

送料：金属卷材通过放料架展开，经过导向装置和校平装置后，被输送至成型主机。在成型主机中，钢带逐步被轧辊压制成 C 型钢的初步形状。

扭断：经过初步成型的 C 型钢带进入扭断机构，扭断机构根据设定的参数，通过液压油缸或其他驱动装置产生扭断力，将钢带扭断成所需长度和角度的 C 型钢坯料。

冲孔：扭断后的 C 型钢坯料被输送至冲孔装置，冲孔装置根据预设的程序和模具，在 C 型钢坯料上冲出相应的孔。冲孔过程通常采用液压或气动驱动，冲头在模具的作用下速度适宜冲击 C 型钢，完成冲孔作业。

收料：完成冲孔后的 C 型钢成品通过收料装置进行收集和整理，收料装置可以是集料架、输送皮带等，方便后续的搬运和存储。

技术参数

适用钢带厚度：一般在 1.0 - 3.5mm 左右，具体取决于设备的型号和规格。不同厚度的钢带需要相应调整轧辊的压力和扭断力。

适用钢带宽度：常见的范围在 100 - 350mm 之间，可根据实际生产需求进行定制。

扭断长度精度：通常能达到 ±1mm 以内，确认 C 型钢坯料的长度尺寸准确。

冲孔精度：冲孔位置精度可控制在 ±0.5mm 左右，满足大多数建筑和工业应用的要求。

生产速度：根据设备的配置和性能不同，生产速度一般在 5 - 15 米 / 分钟之间。高速型设备的生产速度可较高，但对设备的稳定性和模具的性能要求也较高。

应用行业

建筑行业：用于生产钢结构建筑中的 C 型钢檩条，这些檩条通常用于屋面和墙面的支撑结构。前扭断冲孔 C 型钢机生产的 C 型钢具有较高的精度和质量，能够满足建筑结构的强度和稳定性要求。同时，在建筑的龙骨、支架等部件的制作中也有应用。

机械制造：可制造设备的框架、工作台等结构件。C 型钢的较和良好的成型性使其成为机械制造中理想的结构材料，前扭断冲孔 C 型钢机能够为机械制造提供定制化的 C 型钢产品，满足不同设备的结构需求。

其他行业：在车辆制造中，可用于制作车厢框架、底盘支撑等部件；在仓储货架行业，用于制造货架的立柱和横梁，提高货架的承载能力和稳定性；在电力塔架中，作为塔架的支撑结构件，确认电力塔架的性能好。
